Tenute meccaniche ZL 687

Puoi essere certo di acquistare da noi le tenute meccaniche ZL 687. Non vediamo l'ora di collaborare con te, se vuoi saperne di più, puoi consultarci ora, ti risponderemo in tempo!

Invia richiesta

Descrizione del prodotto

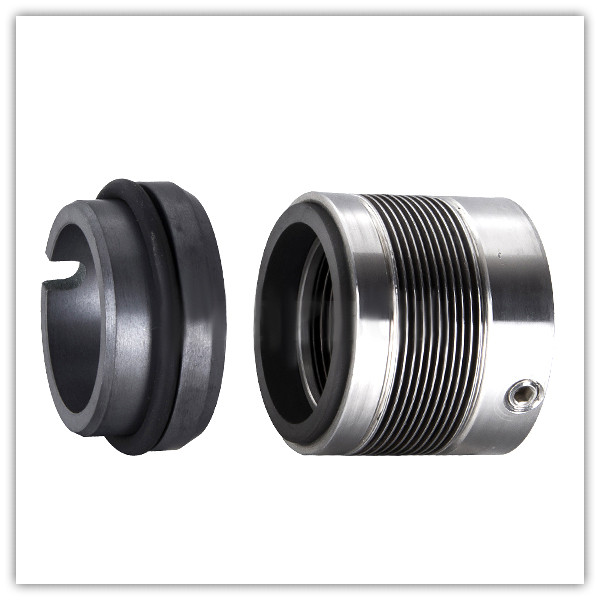

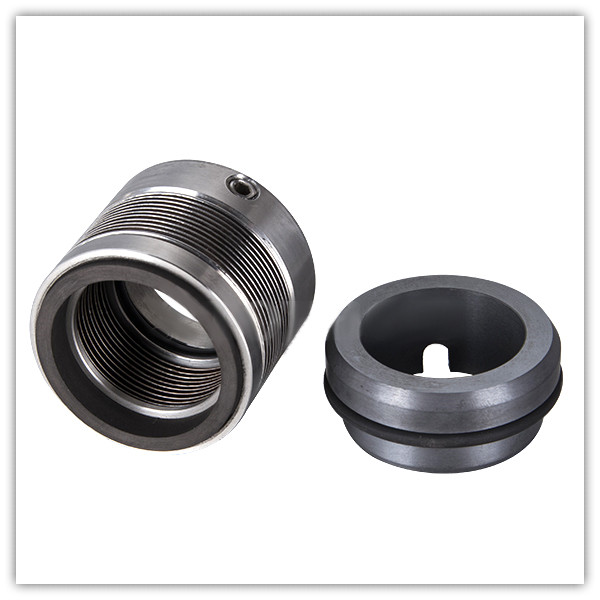

ZL687 Tenuta meccanica a soffietto metallico per John Crane 680

Descrizione:

Tenute meccaniche ZL 687
Per grandi compressori e pompe industriali
Sostituzione della tenuta meccanica del John Crane 680

Condizioni operative:

Temperatura: da -75 ℃ a +200 ℃
Pressione: ≤2,0 MPa
Velocità: ≤23 m/s

Materiali:

Anello stazionario: TC, carburo di silicio
Anello rotante: carbonio, carburo di silicio, TC
Guarnizione secondaria: NBR, EPDM, Viton
Soffietto: acciaio
Molla e parti metalliche: acciaio

Applicazioni:

Petrolio, idrocarburo leggero,
idrocarburo aromatico,
solventi organici,
settimana acidi,
ammoniaca

d (pollici)	D3	L1
0.750	1.312	1.250
0.875	1.437	1.250
0.937	1.500	1.250
1.000	1.562	1.250
1.125	1.687	1.250
1.250	1.812	1.312
1.375	1.937	1.437
1.500	2.063	1.437
1.625	2.187	1.437
1.750	2.312	1.437
1.875	2.437	1.500
2.000	2.562	1.500
2.125	2.687	1.500
2.250	2.812	1.562
2.375	2.937	1.562
2.500	3.187	1.562
2.625	3.312	1.625
2.750	3.437	1.625
2.875	3.625	1.687
3.000	3.750	1.687
3.125	3.875	1.750
3.250	4.000	1.750
3.375	4.125	1.750
3.500	4.250	1.875
3.625	4.375	1.875
3.750	4.500	1.875
3.880	4.625	1.875
4.000	4.750	1.875

d (mm)	D3	L1
18	32	27.7
20	33.3	27.7
22	36	27.7
24	38.1	30.2
25	39	30.2
28	42	32.7
30	44	32.7
32	46	32.7
33	47	32.7
35	49.2	32.7
38	52.4	34.2
40	55.6	34.2
43	58.7	34.2
45	58.7	34.2
48	61.9	34.2
50	65.1	34.7
53	68.3	34.7
55	71	34.7
60	74.6	39.7
65	84.1	39.7
70	87.3	45.2
75	95.3	45.2
80	98.4	44.7
85	104.8	44.7
90	108	49.7
95	114.3	49.7
