Tenute meccaniche ZL 685

Puoi essere certo di acquistare le tenute meccaniche ZL 685 dalla nostra fabbrica. Godiamo di una reputazione di qualità, etica e servizio. L'azienda dispone di un gran numero di tenute meccaniche avanzate e apparecchiature di prova dei materiali delle tenute meccaniche per garantire che tutti i prodotti raggiungano il livello avanzato internazionale.

Invia richiesta

Descrizione del prodotto

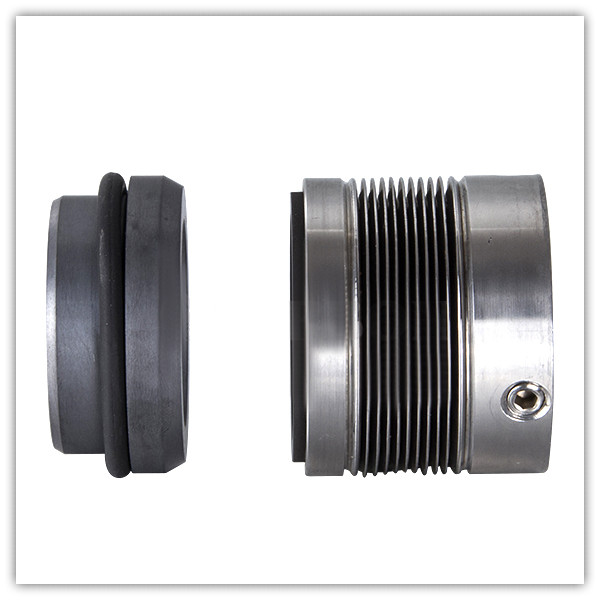

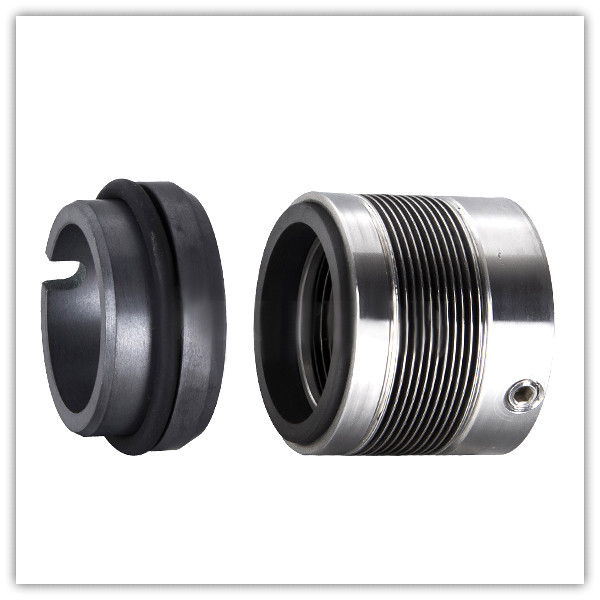

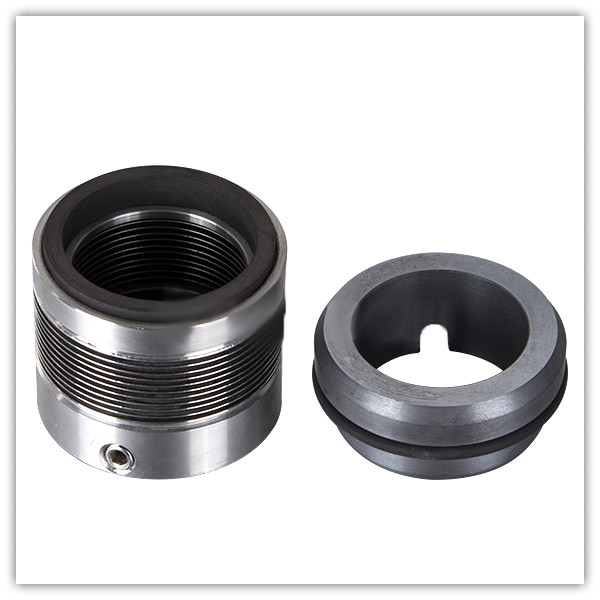

La tenuta meccanica a soffietto metallico ZL685 sostituisce Burgmann MFL85N

Descrizione:

Tenute Meccaniche ZL 685 Per grandi compressori e pompe industriali
Sostituzione della tenuta meccanica del Burgmann MFL85N

Condizioni operative:

Temperatura: da -20 ℃ a +200 ℃
Pressione: ≤2,1 MPa
Velocità: ≤23 m/s

Materiali:

Anello stazionario: TC, carburo di silicio
Anello rotante: carbonio, carburo di silicio, TC
Guarnizione secondaria: NBR, EPDM, Viton
Soffietto: acciaio
Molla e parti metalliche: acciaio

Applicazioni:

Petrolio, idrocarburo leggero,
idrocarburo aromatico,
solventi organici,
settimana acidi,
ammoniaca

d(mm)	D3	D2	L1	L3
16	30	27	32.5	10
18	32	33	30.5	11.5
20	33.5	35	30.5	11.5
22	36.5	37	30.5	11.5
24	39	39	28.5	11.5
25	39.6	40	28.5	11.5
28	42.8	43	31	11.5
30	45	45	31	11.5
32	46	48	31	11.5
33	48	48	31	11.5
35	49.2	50		11.5
38	52.3	56	31	14
40	55.5	58	31	14
43	57.5	61	31	14
45	58.7	63	31	14
48	61.9	66	31	14
50	65	70	32.5	15
53	682	73	32.5	15
55	70	75	32.5	15
58	71.7	78	37.5	15
60	74.6	80	37.5	15
63	79	83	37.5	15
65	84.1	85	37.5	15
68	87.3	90	34.5	18
70	87.3	92	42	18
75	95	97	42	18
80	98.4	105	41.8	18.2
85	104.7	110	41.8	18.2
90	111	115	46.8	18.2
95	114	120	47.8	17.2
100	117.4	125	47.8	17.2
