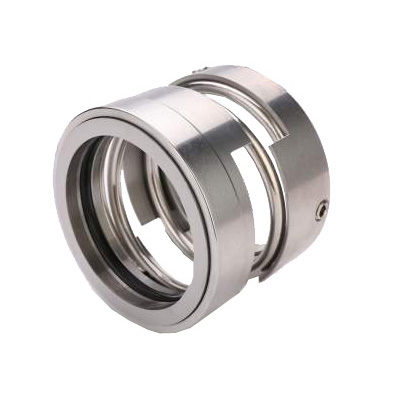

Tenute meccaniche M524

Le tenute meccaniche M524 adottano un design a faccia singola, ovvero solo una superficie di tenuta è a diretto contatto con il mezzo. Questo design è relativamente semplice ed economico ed è adatto alla maggior parte delle condizioni di lavoro a media richiesta.

Invia richiesta

Descrizione del prodotto

Fornitore di tenute meccaniche O-RING M524 di alta QUALITÀ

Caratteristiche del progetto:

Le tenute meccaniche M524 hanno caratteristiche di progettazione come faccia terminale singola, sbilanciata, indipendente dal senso di rotazione e struttura a molla singola. Queste caratteristiche consentono alla tenuta di fornire prestazioni di tenuta affidabili in varie condizioni di lavoro, pur mantenendo una certa economia e facilità d'uso. Tuttavia, nelle applicazioni reali, è anche necessario selezionare materiali e strutture di tenuta adeguati in base alle condizioni di lavoro specifiche per garantire l'affidabilità e la durata della tenuta.
Sigillo singolo
Squilibrato
Indipendente dal senso di rotazione
Molle singole

Condizioni operative:

Temperatura: da -20 ℃ a +80 ℃
Pressione: ≤1,0 MPa
Velocità: ≤25 m/s

Materiali:

Anello stazionario: carburo di tungsteno, carburo di silicio
Anello rotante: carburo di tungsteno, carburo di silicio
Guarnizione secondaria: NBR, EPDM, Viton
Molla e parti metalliche: acciaio

Specifica

	d	D1	D2	D3	D4	L	L₁	L₂	L3	l4	l5	d0	D1
M524-30	30	40	50	48	50	60	48	19	2	7	7	35.5	3
M524-35	35	45	55	53	55	60	48	19	2	7	7	40.5	3
M524-40	40	50	60	58	60	63	50	22	2	7	7	45.5	3
M524-45	45	55	65	63	65	63	50	22	2	7	7	50.5	3
M524-50	50	60	70	68	70	67	54	27	2.5	8	7	55.5	3
M524-55	55	65	75	73	75	67	54	27	2.5	8	7	60.5	3
M524-60	60	70	80	78	80	67	54	27	2.5	8	7	65.5	3
M524-65	65	75	85	83	85	67	54	27	2.5	8	7.5	70.5	3
M524-70	70	82	92	90	92	67	54	27	2.5	8	7.5	76.5	3
M524-75	75	88	97	92	95	67	54	27	2.5	8	7.5	82.5	3
M524-80	80	95	105	102	105	68	54	27	2.5	9	7.5	87.5	3
M524-85	85	100	110	108	100	68	54	27	2.5	9	7.5	92.5	3
M524-90	90	105	115	112	115	73	58	29	3	9	8	98	4
M524-95	95	110	120	118	120	73	58	29	3	9	8	103	4
M524-100	100	115	125	123	125	81	66	32	3	9	8	108	4
M524-105	105	120	130	128	130	81	66	32	3	9	8.5	113	4
M524-110	110	126	136	135	136	95	79	32	3	9	8.5	118.5	4
M524-120	120	138	150	148	150	99	79	32	3	12	8.5	129.5	4
M524-140	140	158	170	168	170	101	81	35	3	13	8.5	149.5	4
M524-150	150	170	182	180	182	103	81	35	3	13	8.5	160.5	4
M524-160	160	180	194	186	188	103	81	35	3	13	8.5	171.5	4
M524-170	170	190	202	196	198	103	81	35	3	13	8.5	181.5	4
M524-180	180	198	214	206	208	103	81	40	3	13	8.5	190.5	4
M524-200	200	220	234	226	228	103	81	40	3	13	8.5	211.5	4
