Tenute Meccaniche M3N/M3NA

ZLSEALS è un produttore cinese specializzato da molti anni nella produzione di tenute meccaniche M3N/M3NA. Con il suo eccellente team, l'infrastruttura completa e la buona attitudine al servizio, ha attirato molta attenzione nel settore.

Invia richiesta

Descrizione del prodotto

La tenuta meccanica O-RING M3N/M3NA sostituisce Burgmann M3N

Quella che segue è l'introduzione delle tenute meccaniche M3N/M3NA di alta qualità, sperando di aiutarti a capirla meglio. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare un futuro migliore!

Descrizione:

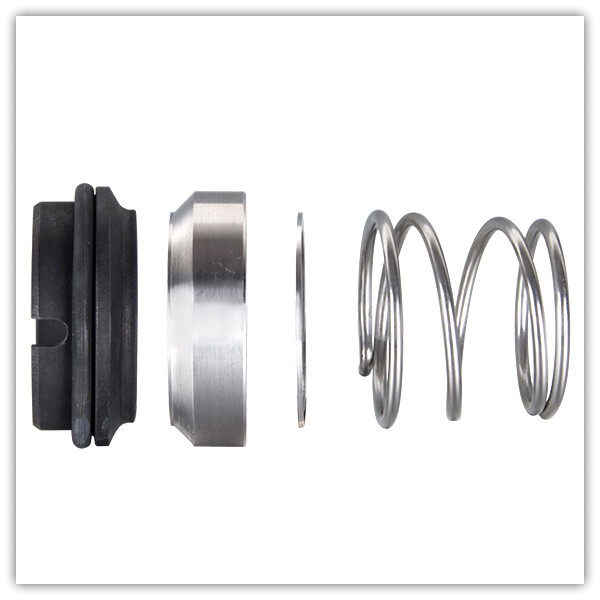

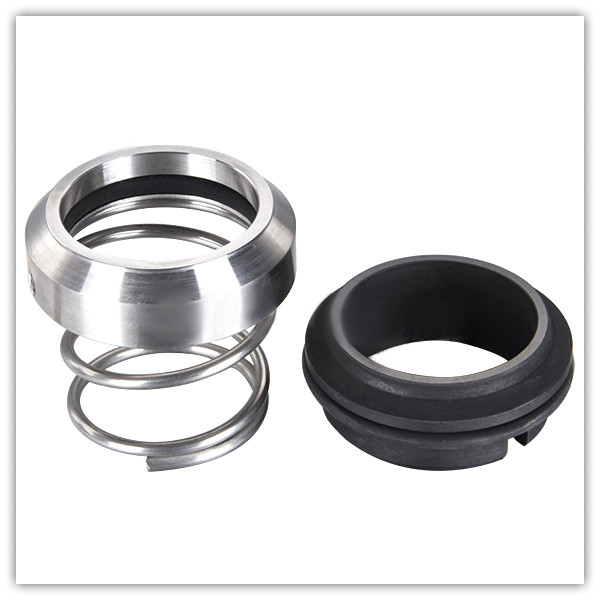

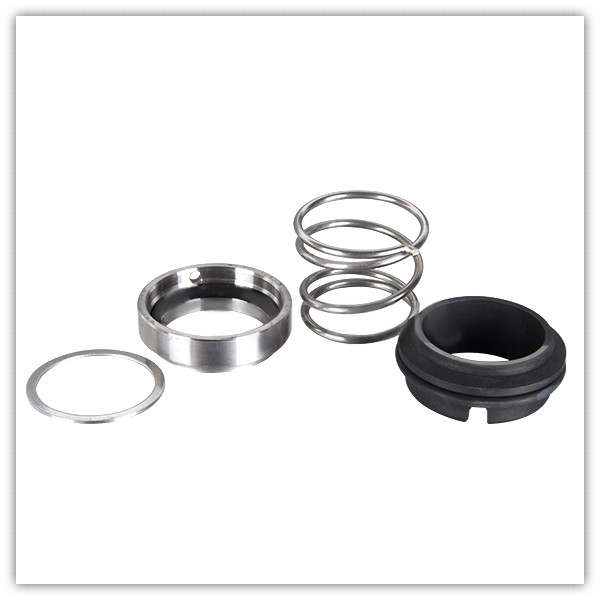

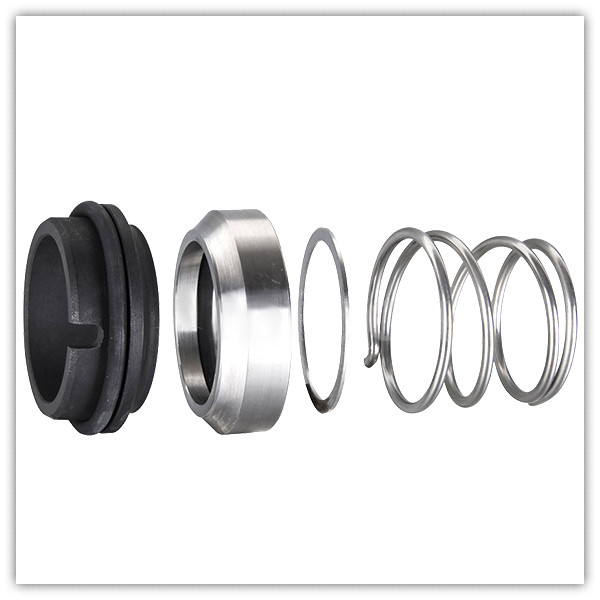

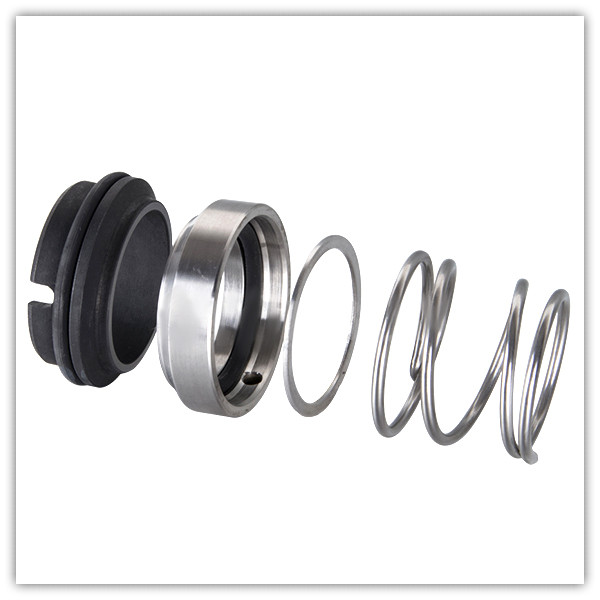

Tenuta meccanica M3N/M3NA
Sostituzione con:
Sigillo Burgmann M3N

Condizioni operative:

Temperatura: da -20 ℃ a +180 ℃
Pressione: ≤1,0 MPa
Velocità: ≤15 m/s

Tipo di sedile:

Norma: G9
Alternativa: G6, G4, G13

Materiali:

Anello stazionario: carbonio, carburo di silicio
Anello rotante: ceramica, carburo di silicio
Guarnizione secondaria: NBR, EPDM, Viton
Molla e parti metalliche: acciaio

Applicazioni:

Acqua pulita,
Acque reflue
Olio e altri fluidi moderatamente corrosivi

d (mm)	D3	D2	D1	d1	L1	L11	L2	L3
10	19	17	21	3	155	15.5	10	17.5
12	21	19	23	3	16	15.5	10	17.5
14	23	21	25	3	16.5	15.5	10	17.5
16	26	23	27	3	18	17.5	10	17.5
18	29	27	33	3	19.5	18.5	11.5	19.5
20	31	29	35	3	22	20	11.5	19.5
22	33	31	37	3	21.5	21.5	11.5	19.5
24	35	33	39	3	23.5	23	11.5	19.5
25	36	34	40	3	265	24.5	11.5	19.5
28	40	37	43	3	26.5	24.5	11.5	19.5
30	43	39	45	3	26.5	24.5	11.5	19.5
32	46	42	48	3	28.5	28	11.5	19.5
33	47	42	48	3	28.5	—	11.5	19.5
35	49	44	50	3	28.5	28	11.5	19.5
38	53	49	56	4	33.5	31	14	22
40	56	51	58	4	36	34	14	22
43	59	54		4	38.5		14	22
45	61	56	63	4	39.5	36.5	14	22
48	64	59	66	4	46	42	14	22
50	66	62	70	4	45	43	15	23
53	69	65	73	4	47	——	15	23
55	71	67	75	4	49	47	15	23
58	76	70	78	4	55	50	15	23
60	78	72	80	4	55	51	15	23
63	83	75	83	4	55		15	23
65	84	77	85	4	55	52	15	23
68	88	81	90	4	55	53	18	26
70	90	83	92	4	57	54	18	26
75	98	88	97	4	62	55	18	26
80	100	95	105	4	61.8	58	18.2	26.2
