Tenute meccaniche ZL 686

In qualità di produttore professionale, vorremmo fornirvi le tenute meccaniche ZL 686. Ci auguriamo di stabilire rapporti di collaborazione amichevole con la vostra azienda con prodotti di alta qualità, prezzi ragionevoli, un servizio premuroso e di creare un futuro migliore mano nella mano.

Invia richiesta

Descrizione del prodotto

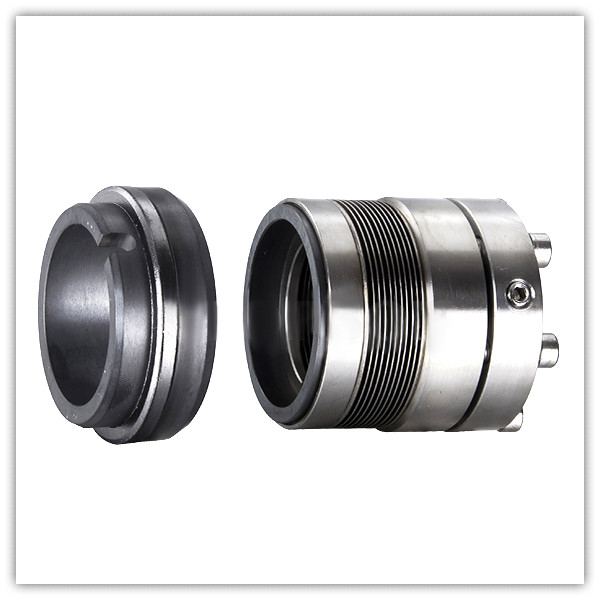

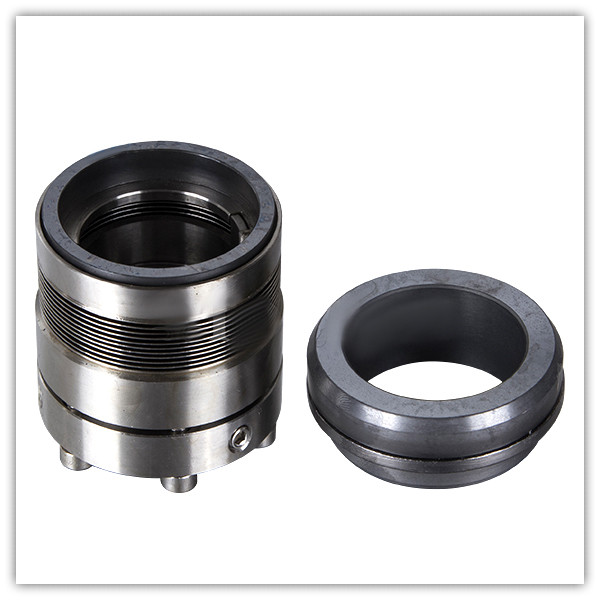

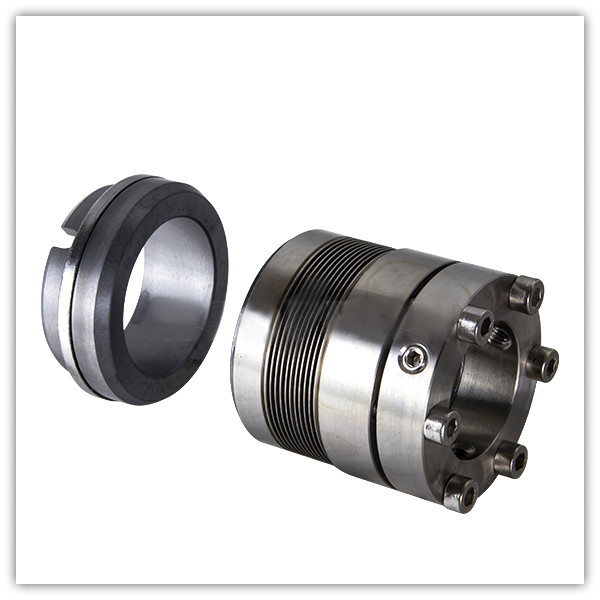

La tenuta meccanica a soffietto metallico ZL686 sostituisce Burgmann MFLWT80

Descrizione:

Tenute Meccaniche ZL 686 Per grandi compressori e pompe industriali
Sostituzione della tenuta meccanica del Burgmann MFLWT80

Condizioni operative:

Temperatura: da -20 ℃ a +370 ℃
Pressione: ≤2,0 MPa
Velocità: ≤23 m/s

Materiali:

Anello stazionario: TC, carburo di silicio
Anello rotante: carbonio, carburo di silicio, TC
Guarnizione secondaria: NBR, EPDM, Viton
Soffietto: acciaio
Molla e parti metalliche: acciaio

Applicazioni:

Petrolio, idrocarburo leggero,
idrocarburo aromatico,
solventi organici,
settimana acidi,
ammoniaca

d(mm)	D3	D2	L1	L3
16	38	05	46.7	10
18	40	37	46.7	11.5
20	42	40	46.7	11.5
22	44	43	46.7	11.5
24	46	43	46.7	11.5
25	47	45	46.7	11.5
28	50	48	46.7	11.5
30	52	50	46.7	11.5
32	54	56	46.7	14
33	55	56	46.7	14
35	57	58	46.7	14
38	60	61	46.7	14
40	66	63	47.7	14
43	69	66	47.7	14
45	71	70	47.7	15
48	74	73	47.7	15
50	76	75	47.7	15
53	79	78	47.7	15
55	81	80	47.7	15
58	85	83	53.2	15
60	87	85	53.2	15
63	90	90	53.2	18
65	92	00	53.2	18
68	95	97	53.2	18
70	97	97	53.2	18
75	102	105	53	18.2
80	107	110	53	18.2
85	112	115	53	18.2
90	117	120	54	17.2
95	122	125	54	17.2
100	127	134.3	54.2	20
