Tenute meccaniche ZL GU 1

ZLSEALS è un'azienda che integra industria e commercio in Cina specializzata da molti anni nelle tenute meccaniche ZL GU 1. Potremmo offrire la migliore soluzione professionale per i clienti con il miglior prezzo e fornire servizi personalizzati. ZLSEALS punta a fornire un prodotto affidabile e delicato come missione aziendale, su cui ci concentriamo per essere il leader globale nelle tenute meccaniche.

Invia richiesta

Descrizione del prodotto

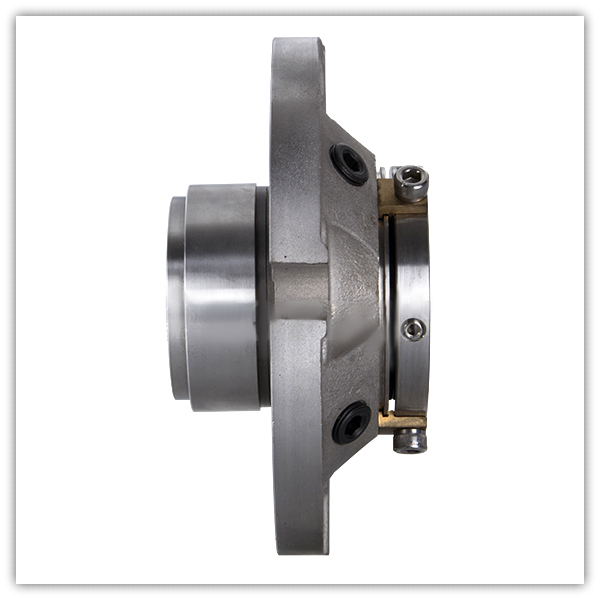

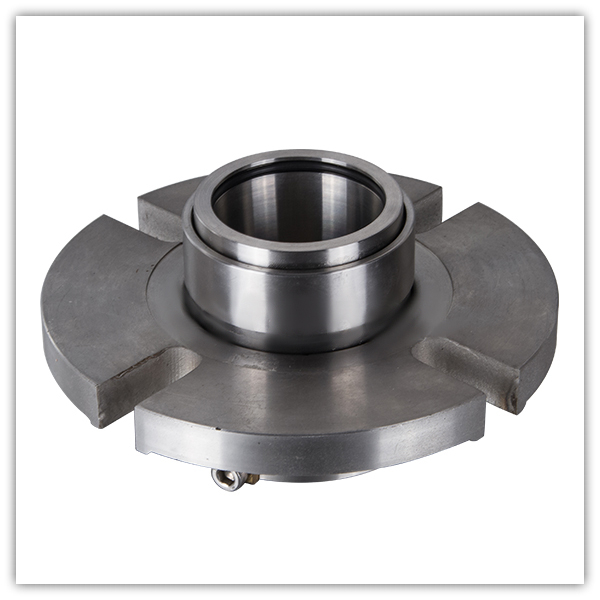

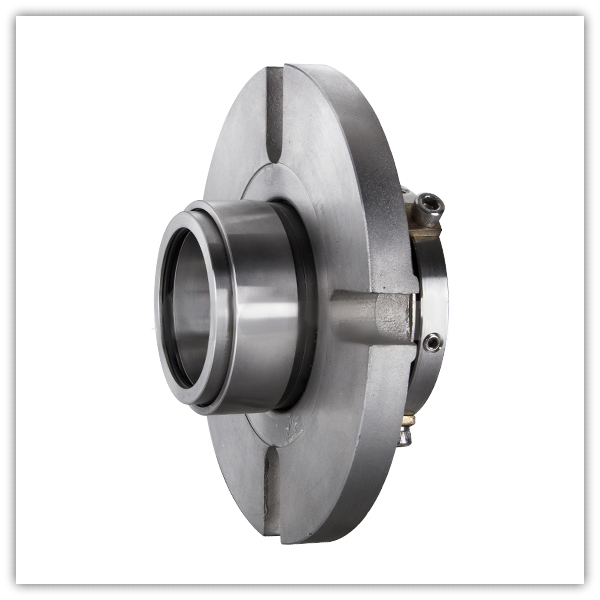

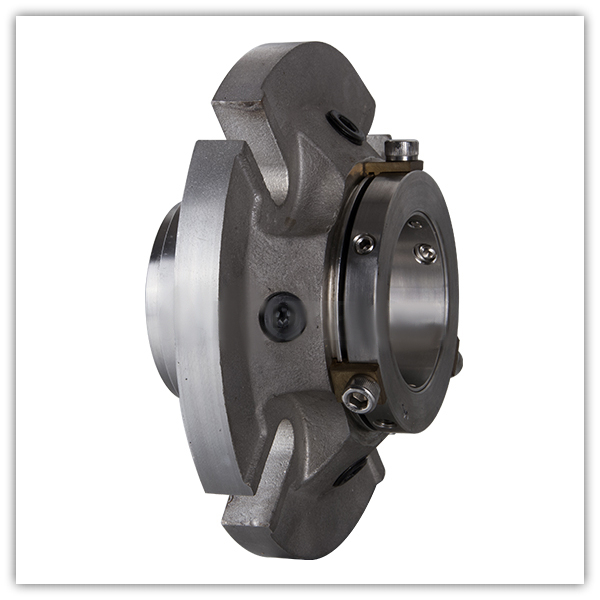

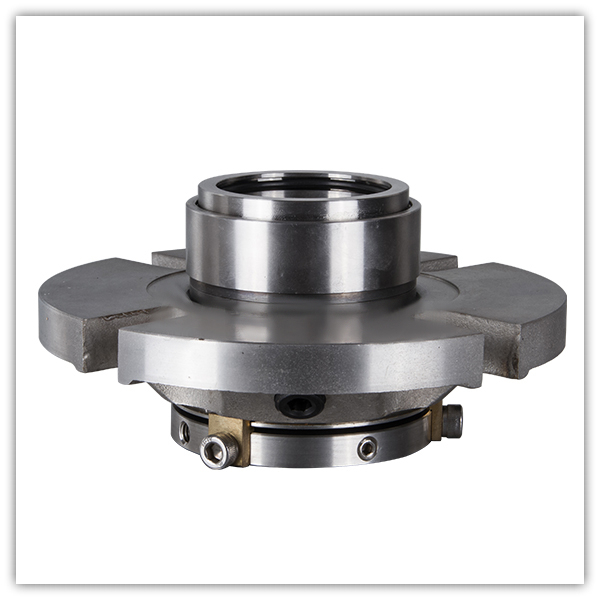

La tenuta meccanica a cartuccia ZLGU1 sostituisce AES CURC

Descrizione:

Tenute meccaniche ZL GU 1 Sostituire la tenuta meccanica della tenuta meccanica a cartuccia Aesseal CURC

Condizioni operative:

Temperatura: da -20 ℃ a +210 ℃
Pressione: ≤2,5 MPa
Velocità: ≤15 m/s

Materiali:

Anello stazionario: carburo di silicio, carbonio, TC,
Anello rotante: carbonio, carburo di silicio, TC
Guarnizione secondaria: EPDM, Viton, Afias, Kalrez
Molla e parti metalliche: acciaio

Applicazioni:

Acqua pulita,
Acque reflue
Olio e altri fluidi moderatamente corrosivi

d(mm)	D5	D7	D8	L3	D4		W		L1	L2
d(mm)	D5	D7	D8	L3	min	massimo	min	massimo	L1	L2
24	104.8	54	49.2	132	40	46	67	90.5	28.6	40.5
25	104.8	54	492	13.2	41	49	67	90.5	28.6	40.5
28	108	57.2	52.4	132	44	52.3	70.3	93.6	28.6	40.5
30	111	60.4	55.6	13.2	46	55.5	73.5	96.8	28.6	40.5
32	111	60.4	55.6	13.2	48	55.5	73.5	96.8	28.6	40.5
33	111	60.4	55.6	13.2	49	55.5	73.5	96.8	28.6	40.5
35	111	635	58.8	13.2	51	57.5	76.6	96.8	28.6	40.5
38	127	71.5	65	16.4	57.2	60.4	85.7	114.3	28.6	44.5
40	127	71.5	65	16.4	58	60.4	85.7	114.3	28.6	44.5
43	139.7	81	71.4	16.4	61	69.9	95.3	127	28.6	44.5
45	139.7	81	71.4	16.4	63.5	69.9	95.3	127	28.6	44.5
48	139.7	81	71.4	16.4	66.7	73	95.3	127	28.6	44.5
50	152.4	90.5	77.8	16.4	68	762	104.8	139.7	28.6	44.5
53	152.4	90.5	77.8	164	71	76.2	104.8	139.7	28.6	44.5
55	165.1	96.8	84.1	16.4	74	82.5	1143	149.2	28.6	44.5
58	165.1	96.8	84.1	16.4	76.2	82.6	114.3	149.2	28.6	44.5
60	165.1	96.8	84.1	16.4	79.4	85.7	114.3	149.2	28.6	44.5
63	177.8	109.5	96.8	19.6	85.8	92.1	127	160.3	31.8	47.7
65	177.8	109.5	96.8	19.6	88.9	95.3	127	160.3	31.8	47.7
68	177.8	109.5	96.8	196	92.1	98.4	127	160.3	318	47.7
70	177.8	109.5	96.8	19.6	92.1	98.4	127	160.3	31.8	47.7
75	190.5	125.4	108	19.6	98.5	108	142.9	173	31.8	47.7
80	190.5	125.4	108	19.6	101.6	111.1	142.9	173	31.8	47.7
85	203.2	135	117.5	19.6	108	117.5	155.6	182.5	31.8	47.7
90	215.9	150.8	127	19.6	114.3	127	171.5	195.2	31.8	47.7
95	2159	1508	127	19.6	117.5	1302	1715	195.2	31.8	47.7
100	228.6	168.3	136.5	19.6	123.9	139.7	188.9	207.9	31.8	47.7
105	228.6	168.3	136.5	19.6	130.1	149.2	189	208	31.8	47.7
110	241.3	177.8	146.1	19.6	136.5	158.8	198.4	220.6	31.8	47.7
115	254	186.6	155.6	19.6	142.9	168.3	211.1	230.2	31.8	47.7
120	254	186.6	155.6	19.6	142.9	168.3	211.1	230.2	31.8	47.7
125	254	1866	155.6	196	142.9	168.3	211.1	2302	31.8	47.7
