Descrizione del prodotto

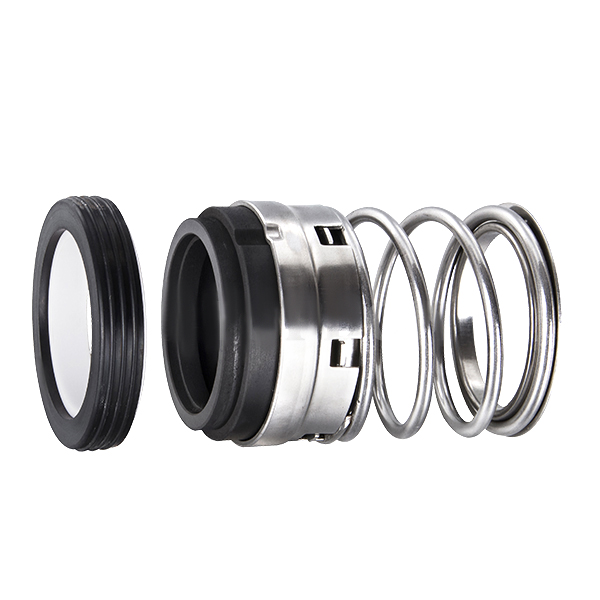

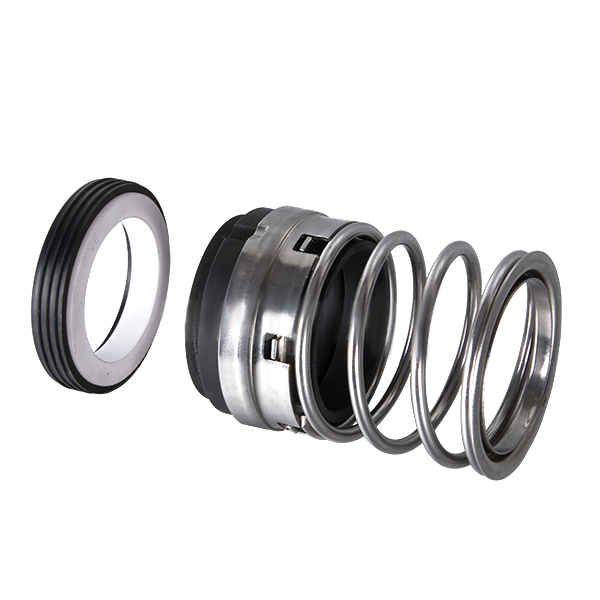

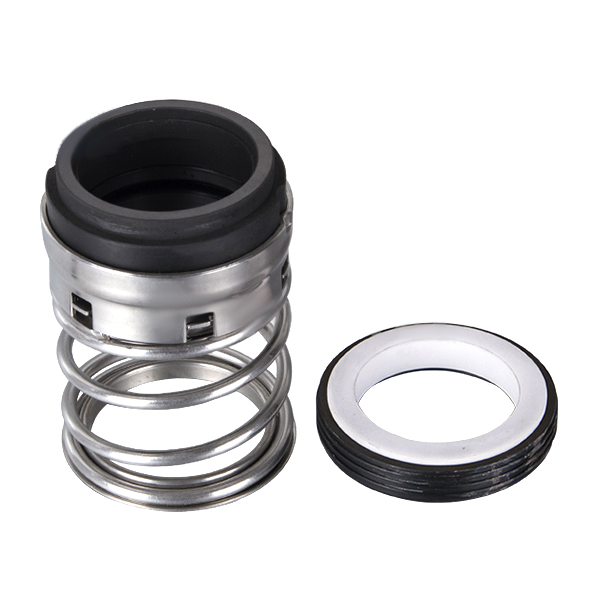

La tenuta meccanica a soffietto in elastomero ZL1B sostituisce John Crane 1B

Descrizione:

Tenute Meccaniche TIPO 1B Per pompe soffianti, pompe subacquee e pompe di circolazione
Sostituzione della tenuta meccanica di John Crane 1B

Condizioni operative:

Temperatura: da -20 ℃ a +120 ℃
Pressione: ≤2,5 MPa
Velocità: ≤15 m/s

Tipo di sedile:

Alternativa: CT20, T20, T210

Materiali:

Anello stazionario: ceramica (allumina), carburo di silicio legato mediante reazione, carburo di silicio sinterizzato senza pressione, carburo di tungsteno con legante Ni, carburo di tungsteno co-legante
Anello rotante: grafite di carbonio impregnata di resina (furano), impregnata di antimonio, grafite di carbonio, carburo di silicio sinterizzato senza pressione, carburo di silicio legato mediante reazione, carburo di tungsteno co-legante, carburo di tungsteno Ni-legante
Guarnizione secondaria: Nitrile (NBR), Etilene Propilene (EPDM), Gomma fluorurata (Viton)

Applicazioni:

Acqua pulita,
Acque reflue
Olio e altri fluidi moderatamente corrosivi

d (pollici)	d0	d	D3	D2	D1	L1	L2	L6
1.000	25.4	22.2	38.1	33.32	41.28	47.63	10.31	8.7
1.125	28.5	25.4	41.28	36.5	44.44	49.2	11.1	8.7
1.250	31.7	28.5	46.02	39.7	47.63	49.2	11.1	8.7
1.375	34.9	31.7	47.63	42.84	50.8	50.8	11.1	8.7
1.500	38.1	34.9	50.8	46.05	53.98	50.8	11.1	8.7
1.625	41.2	38.1	57.15	50.8	60.33	60.33	12.7	11.1
1.750	44.4	41.2	60.33	53.97	63.5	60.33	12.7	11.1
1.875	47.6	44.4	63.5	57.15	66.68	63.5	12.7	11.1
2.000	50.8	47.6	66.68	60.32	69.85	63.5	12.7	11.1
2.125	53.9	50.8	71.42	60.32	76.2	69.85	14.27	12.7
2.250	57.1	53.9	74.6	61.9	79.38	69.85	14.27	12.7
2.375	60.3	57.1	77.77	67.39	82.55	73.03	14.27	12.7
2.500	63.5	60.3	80.95	68.25	85.73	73.03	14.27	12.7
2.625	66.6	63.5	85.73	71.42	85.73	79.38	15.88	14.27
2.750	69.8	66.6	88.9	74.6	88.9	79.38	15.88	14.27
2.875	73	69.8	92.08	77.77	95.25	82.55	15.88	14.27
3.000	76.2	73	95.25	80.95	98.43	82.55	15.88	14.27
3.125	79.3	76.2	101.6	84.12	101.6	88.9	19.84	15.88
3.250	82.5	79.3	104.78	87.3	104.78	88.9	19.84	15.88
3.375	85.7	82.5	107.95	90.47	107.95	88.92	19.84	15.88
3.500	88.9	85.7	111.13	93.65	111.13	88.9	19.84	15.88
3.625	92	88.9	114.3	96.82	114.3	92.08	19.84	15.88
3.750	95.2	92	117.48	100	117.48	92.08	19.84	15.88
3.875	98.4	95.2	120.65	103.17	120.65	95.25	19.84	15.88
4.000	101.6	98.4	123.83	106.35	123.85	95.25	19.84	15.88
