Tenute Meccaniche 560A

Le tenute meccaniche 560A sono ampiamente utilizzate in varie pompe industriali, come pompe centrifughe, pompe a flusso assiale, pompe a flusso misto e altre apparecchiature rotanti che richiedono tenuta. Può prevenire efficacemente perdite medie e garantire il normale funzionamento e la sicurezza dell'apparecchiatura.

Invia richiesta

Descrizione del prodotto

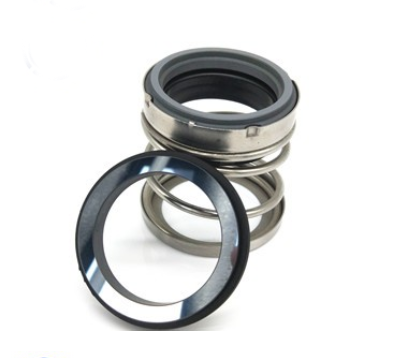

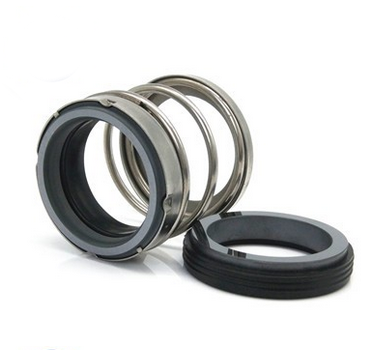

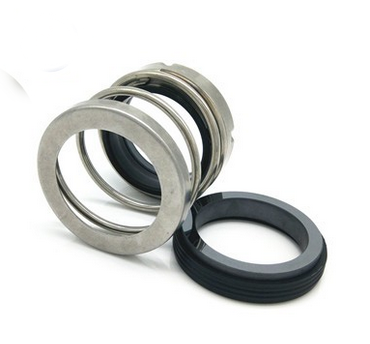

Cina Tenuta meccanica a soffietto elastomerico 560A

Descrizione

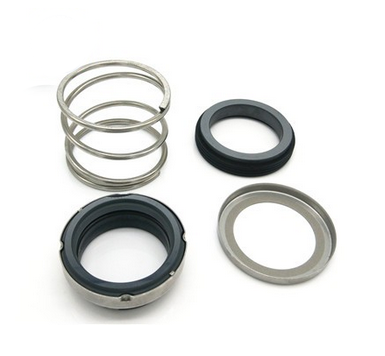

Le tenute meccaniche 560A sono un prodotto di tenuta standardizzato progettato per prevenire perdite di fluido dallo spazio tra l'albero rotante e l'alloggiamento dell'apparecchiatura. Di solito è composto da un anello dinamico, un anello statico, una molla, un anello di tenuta ausiliario e altri componenti. La forza elastica della molla e la pressione media fanno sì che l'anello dinamico e l'anello statico aderiscano saldamente per ottenere un effetto di tenuta.

Condizioni operative:

Temperatura: da -20 ℃ a +120 ℃
Pressione: ≤1,0 MPa
Velocità: ≤15 m/s

Materiali:

Anello stazionario: ceramica (allumina), carburo di silicio legato a reazione, carburo di silicio sinterizzato senza pressione, carburo di tungsteno Ni-legante
Anello rotante: grafite di carbonio impregnata con resina (furano), impregnata di antimonio. Grafite di carbonio, carburo di silicio sinterizzato senza pressione, carburo di silicio
Reazione legata
Guarnizione secondaria: nitrile (NBR), etilene propilene (EPDM), gomma fluorurata (Viton) Molla e parti metalliche: acciaio inossidabile, acciaio inossidabile

Applicazioni:

Acqua pulita, acque reflue, olio e altri fluidi moderatamente corrosivi.

d(mm)	D3	D1	L2	L1
10	20.6	24	7	16.2
11	20.6	24	7	16.2
12	21.8	26	7	17.2
13	21.8	26	7	17.2
14	26.4	28	7	18.2
15	26.4	28	7	18.2
16	26.4	32	8	19.2
17	29.5	32	8	19.2
18	29.5	35	8	19.2
19	29.5	35	8	20.2
20	31.6	38	8	20.2
22	33.6	40	8	20.2
25	39.6	44	9	20.2
28	45	46	9	21.2
30	46.6	50	9	22.2
32	46.6	54	9	24.2
35	50.8	58	10	26.2
38	54.3	60	10	27.2
40	57.3	64	10	28.2
45	61.3	66	10	30.2
50	67.8	72	10	32.2
