Tenute Meccaniche ZL9

ZLSEALS è un produttore e fornitore professionale di tenute meccaniche ZL 9 in Cina. Grazie al nostro approccio mirato, alla consegna tempestiva e alla politica aziendale etica, siamo stati in grado di ottenere un enorme successo in questo settore.

Invia richiesta

Descrizione del prodotto

La tenuta meccanica a cuneo in PTFE ZL9 sostituisce AES M01, VULCAN 1609, JOHN CRANE 9, ROTEN 90, STERLING 290

Descrizione:

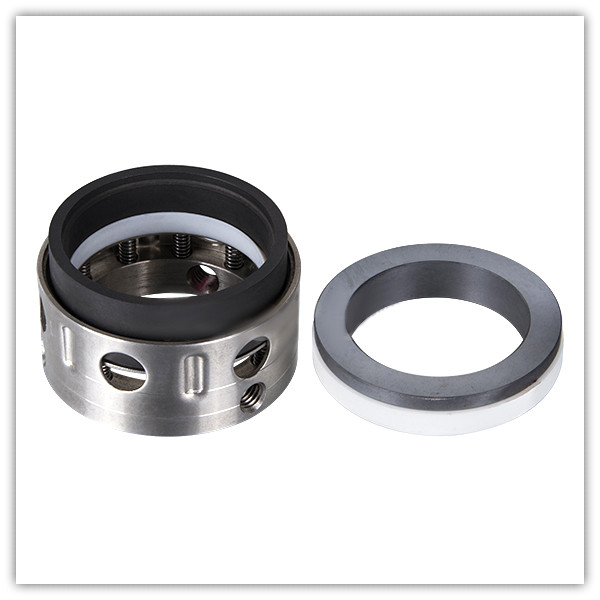

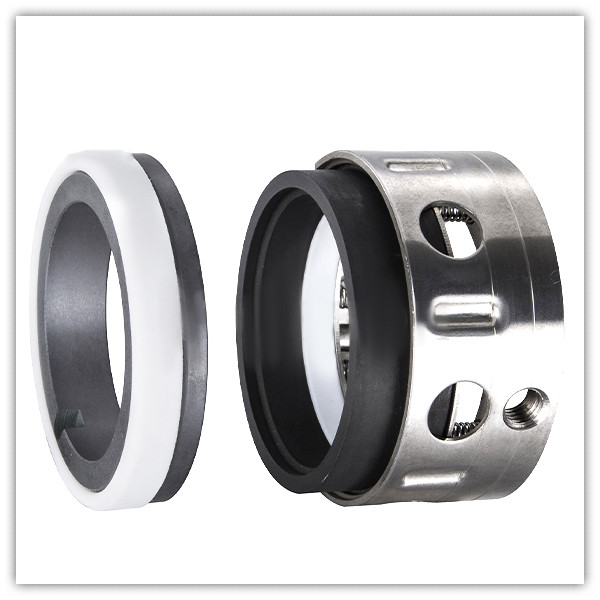

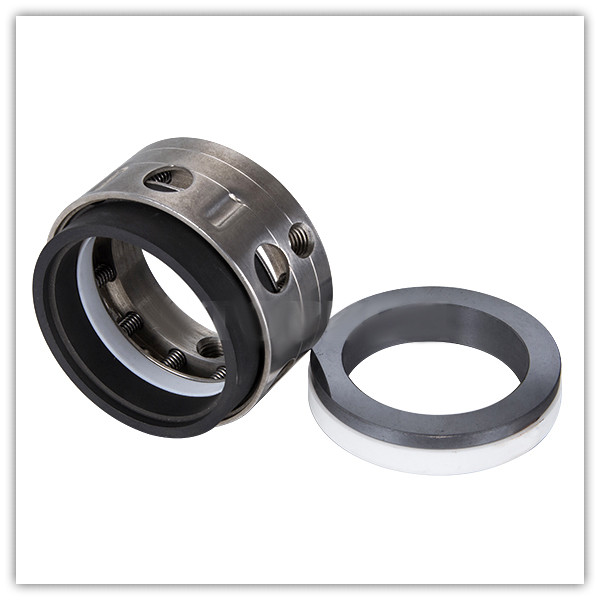

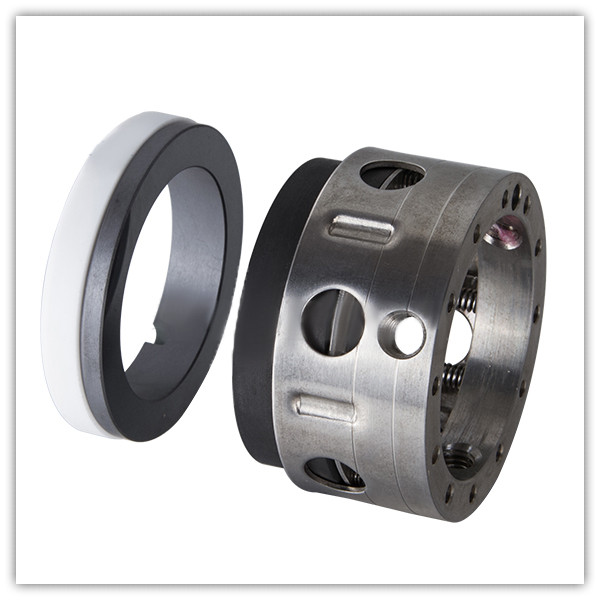

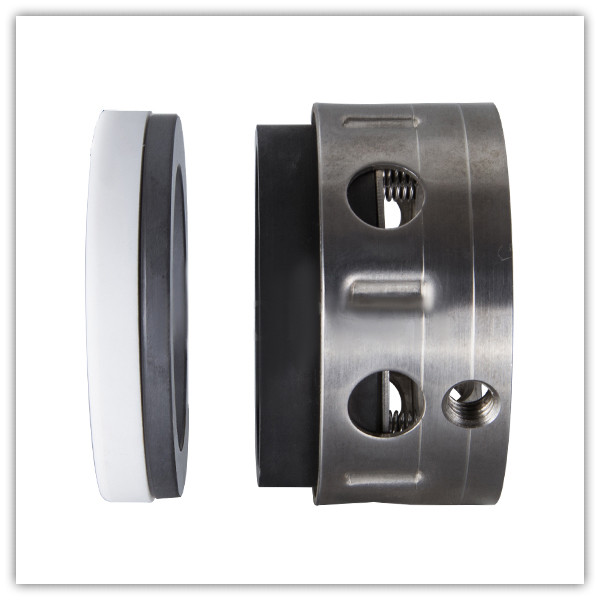

Tenute Meccaniche ZL9
Sostituzione con:
Guarnizione John Crane T109, T9, T909
Sigillo Aesseal M01
Sigillo Roten 90
Guarnizione Sealol T
Sigillo da 290 sterline

Condizioni operative:

Temperatura: da -40 ℃ a +250 ℃
Pressione: ≤1,2 MPa
Velocità: ≤15 m/s

Tipo di sedile:

Norma: 16
Alternativa: N, T21

Materiali:

Anello stazionario: reazione al carburo di silicio legato, ceramica (allumina), carburo di silicio sinterizzato senza pressione, tungsteno Ni-legante
Rotante
Anello: Impreg Antimonio. Grafite di carbonio, carbonio impregnato con resina
Grafite (furano), reazione al carburo di silicio, carburo di silicio
Tungsteno sinterizzato senza pressione, legante Ni
Carburo
Molla e parti metalliche: acciaio inossidabile, acciaio inossidabile, lega Hastelloy C-4
Guarnizione secondaria: PTFE puro

Applicazioni:

Acqua pulita,
Acque reflue
Olio e altri fluidi moderatamente corrosivi

d (pollici)	d	D3	D2	D1	L1	L2
0.500	12.7	26.7	13.4	25.4	20.62	7.9
0.625	15.8	30.66	16.6	31.75	19.05	10.3
0.750	19	33.83	19.7	34.93	22.23	10.3
0.875	22J0	37	22.9	38.1	23.8	10.3
1.000	25.4	40.1	26.1	41.28	25.4	11.1
1.125	28.5	43.36	29.3	44.45	26.97	11.1
1.250	31.7	48.13	32.4	47.63	26.97	11.1
1.375	34.9	51.3	35.6	50.8	28.58	11.1
1.500	38.1	54.48	38.8	53.98	28.58	11.1
1.625	41.2	60.83	42.4	60.33	34.93	12.7
1.750	44.4	64	45.5	63.5	34.93	12.7
1.875	47.6	66.68	48.7	66.68	34.93	12.7
2.000	50.8	70.36	51.9	69.85	34.93	12.7
2.125	53.9	76.7	55	76.2	42.85	14.3
2.250	57.1	79.88	58.2	79.38	42.85	14.3
2.375	603	83.06	61.4	82.55	42.85	14.3
2.500	63.5	86.23	64.6	85.73	42.85	14.3
2.625	66.6	89.4	67.7	85.73	42.85	159
2.750	69.8	92.58	70.9	88.9	42.85	15.9
2.875	73	95.76	74.1	95.25	42.85	15.9
3.000	76.2	97.33	77.3	98.43	42.85	15.9
3.125	79.3	100.5	80.5	101.6	42.85	19.8
3.250	82.5	105.28	836	104.78	42.85	19.8
3.375	85.7	108.46	86.8	107.95	42.85	19.8
3.500	88.9	111.63	90	111.13	42.85	19.8
3.625	92	114.8	93.1	114.3	42.85	19.8
3.750	95.2	117.98	96.3	117.48	42.85	19.8
3.875	98.4	121.16	99.5	120.65	42.85	19.8
4.000	101.6	124.33	102.7	123.83	42.85	19.8
