Tenute meccaniche H74D

ZLSEALS è un produttore e fornitore professionale di tenute meccaniche H74D in Cina. ZLSEALS ha aderito al principio "la qualità è la vita", per fornire ai clienti la migliore qualità, i prezzi più competitivi e il servizio post-vendita di prima classe.

Invia richiesta

Descrizione del prodotto

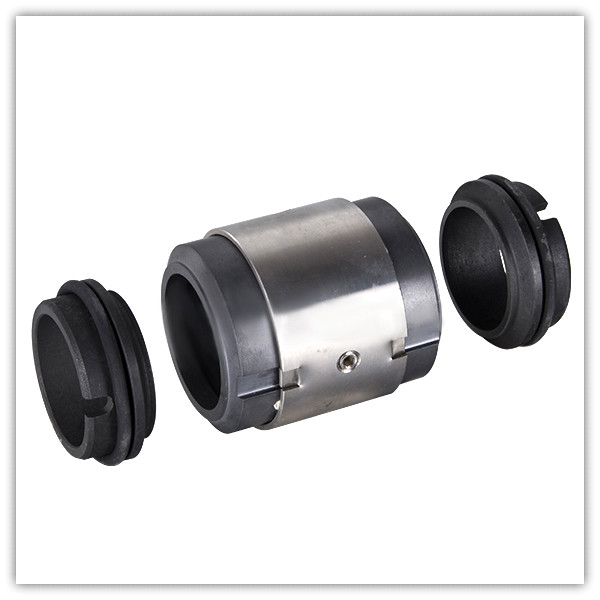

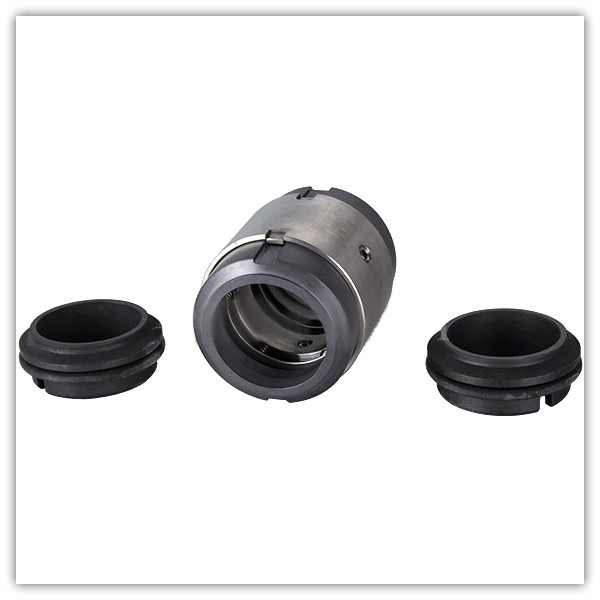

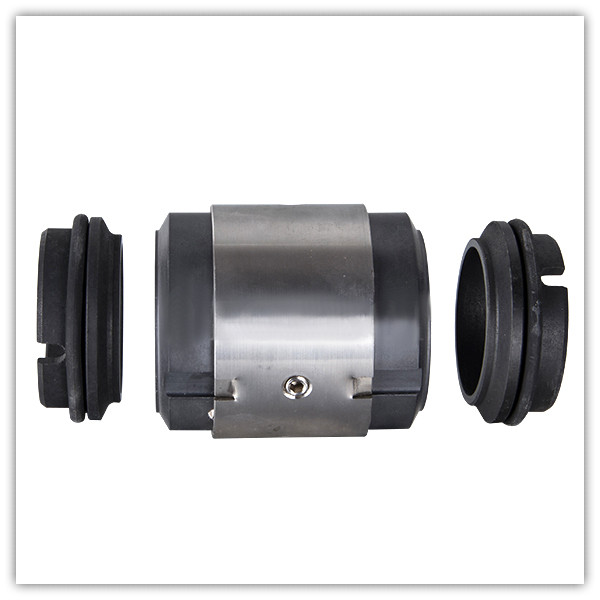

La tenuta meccanica O-RING H74D sostituisce Burgmann H74-D

Descrizione:

Tenute meccaniche H74D di alta qualità
Per pompe industriali
Sostituzione della tenuta meccanica del Burgmann H74-D
Burgman M74-D

Condizioni operative:

Temperatura: da -20 ℃ a +180 ℃
Pressione: ≤2,5 MPa
Velocità: ≤15 m/s

Tipo di sedile:

Norma: G92
Alternativa: G6, G4, G9

Materiali:

Anello stazionario: carbonio, carburo di silicio
Anello rotante: ceramica, carburo di silicio
Guarnizione secondaria: NBR, EPDM, Viton
Molla e parti metalliche: acciaio

Applicazioni:

Acqua pulita,
Acque reflue
Olio e altri fluidi moderatamente corrosivi

d(mm)	d0	D3	D2	D1	L6	L1	L2	L3
14	18	33	21	25	18	53	10	17.5
16	20	35	23	27	18	53	10	175
18	22	37	27	33	20	53	11.5	19.5
20	24	39	29	35	20	53	115	19.5
22	26	41	31	37	20	53	11.5	19.5
24	28	43	33	39	20	54	11.5	19.5
25	30	45	34	40	20	54	11.5	19.5
28	33	48	37	43	20	54	11.5	19.5
30	35	50	39	45	20	54	115	19.5
32	38	55	42	48	20	56	11.5	19.5
33	38	55	42	48	20	56	11.5	19.5
35	40	57	44	50	20	57	11.5	19.5
38	43	60	49	58	23	57	14	22
40	45	62	51	58	23	57	14	22
43	48	65	54	61	23	57	14	22
45	50	67	56	63	23	56	14	22
48	53	70	59	65	23	56	14	22
50	55	72	62	70	25	63	15	23
53	58	79	65	73	25	67	15	23
55	60	81	67	75	25	67	15	23
58	63	84	70	78	25	74	15	23
60	65	86	72	80	25	74	15	23
63	68	89	75	83	25	79	15	23
65	70	91	77	85	25	68	15	23
70	75	99	83	92	28	76.4	18	26
75	80	104	88	97	28	76.4	18	26
80	85	109	95	105	28	76	18.2	26.2
85	90	114	100	110	28	76	18.2	26.2
90	95	119	105	115	28	76	18.2	26.2
95	100	124	110	120	28	76	172	26.2
100	105	129	115	125	28	76	17.2	26.2
